Perencanaan Instalasi Pipa di Gedung

Instalasi perpipaan adalah elemen vital dalam pembangunan gedung bertingkat maupun bangunan komersial. Sistem pipa berperan dalam distribusi air bersih, pembuangan air kotor, sistem pemadam kebakaran, gas, HVAC, dan lain-lain. Perencanaan instalasi pipa yang baik memastikan efisiensi fungsi bangunan, kenyamanan pengguna, dan ketahanan jangka panjang.

1. Tahapan Perencanaan Instalasi Pipa

a. Identifikasi Kebutuhan Sistem

Air bersih & air panas

Air kotor & air hujan

Gas atau uap (untuk industri/katering)

Pemadam kebakaran (sprinkler/hydrant)

Sistem drainase HVAC

b. Koordinasi Antar-Disiplin

Perencanaan pipa harus terkoordinasi dengan struktur, arsitektur, dan mekanikal-elektrikal (MEP) untuk menghindari benturan (clash) antar sistem, terutama pada plafon, shaft, dan jalur utama.

2. Pemilihan Jenis Pipa dan Material

Fungsi Material Umum Digunakan

Air bersih PPR, HDPE, PVC, Galvanis

Air panas PPR, tembaga

Air kotor PVC, HDPE

Drainase atap uPVC, cast iron

Fire hydrant Galvanis, carbon steel

Gas Pipa seamless baja, tembaga

Pemilihan material mempertimbangkan: tekanan kerja, suhu, ketahanan korosi, standar SNI/ISO, serta kemudahan pemeliharaan.

3. Desain Jalur dan Tata Letak Pipa

a. Jalur Horizontal dan Vertikal

Penempatan pipa dilakukan di ceiling, shaft, atau dinding tertutup. Pipa horizontal harus memiliki kemiringan untuk aliran gravitasi (misal air kotor dan hujan).

b. Akses Pemeliharaan

Setiap sistem harus menyediakan akses untuk servis seperti floor drain, handhole, valve box, atau ruang servis (M&E shaft).

c. Penggambaran Isometri dan Detailing

Gambar kerja harus mencakup:

Rencana jalur pipa per lantai

Gambar isometri tiap sistem

Penempatan valve, tee, reducer, dan sambungan fleksibel

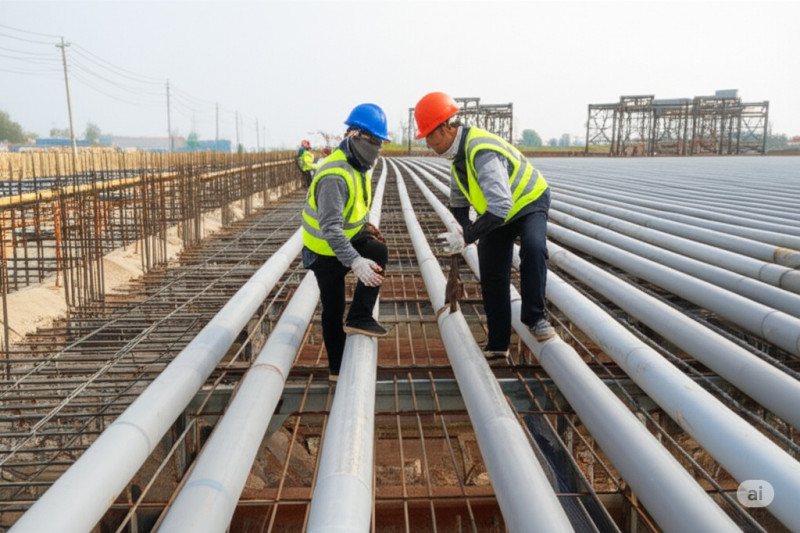

4. Instalasi Lapangan dan Pengawasan

a. Prosedur Instalasi

Penandaan jalur pipa sesuai shop drawing

Penyesuaian dengan struktur dan rangka baja

Pemasangan bracket dan hanger sesuai standar jarak

Penyambungan pipa sesuai metode (las, soket, ulir)

b. Uji Tekan dan Uji Bocor

Sebelum ditutup (plesteran/plafon), semua jalur pipa diuji:

Air bersih & gas: uji tekanan

Air kotor & hujan: uji kebocoran dan flow

5. Keselamatan dan Kualitas Kerja

APD wajib seperti helm, sarung tangan, dan sepatu proyek

Pengawasan mutu meliputi:

Kesesuaian material

Kebersihan dalam pipa (debu, sisa las)

Ketinggian & kemiringan sesuai rencana

Pemasangan label dan marking jalur pipa

Perencanaan dan instalasi pipa yang tepat sangat penting dalam memastikan fungsi operasional sebuah gedung. Dengan sinergi antara tim perencana, kontraktor, dan pengawas lapangan, sistem perpipaan tidak hanya memenuhi standar teknis, tetapi juga mendukung kelangsungan bangunan jangka panjang.
